1、普通恒流芯片（ICN2025\SUM2016\SM16126\MBI504等）：

 管腳定義：

SM16126芯片管腳說明：

GND 控制邏輯及驅動電流的接地端

SDI 串行數據輸入端

CLK時鐘信號的輸入端，時鐘上升沿時移位數據

LE 數據鎖存控制端

當LE是低電平時，串行數據即會被傳入至輸出鎖存器

當LE是低電平時，資料會被鎖存

OUT0~~OUT15 恒流源輸出端

OE 輸出使能控制端

當OE是低電平時，即會啟動OUT0~~OUT15輸出，

當OE是高電平時，OUT0~~OUT15輸出即會被關閉

SDO 串行數據輸出端，可接至下一個芯片的SDI端口

R~EXT 連接外接電阻的輸入端，此外接電阻可設定所有輸出通道的輸出電流

VDD 3.3V/5V芯片電源供應端

SM16126特性：

1. 16個恒流源輸出通道

2. 電流輸出大小不因輸出端負載電壓變化而變化

3. 恒流電流范圍值，3-45mA@VDD=5V；3-30mA@VDD=3.3V

4. 極為精確的電流輸出值，通道間最大誤差：<±3%，

芯片間最大誤差：<±6%

5. 通過調節外部電阻，可設定電流輸出值

6. 高達25MHz時鐘頻率

2、常用譯碼器：

74HC138：

74HC138是一款高速CMOS器件，74HC138引腳兼容低功耗肖特基TTL（LSTTL）系列。

74HC138譯碼器可接受3位二進制加權地址輸入（A0, A1和A2），并當使能時，提供8個互斥的低有效輸出（Y0至Y7）。74HC138特有3個使能輸入端：兩個低有效（E1和E2）和一個高有效（E3）。除非E1和E2置低且E3置高，否則74HC138將保持所有輸出為高。利用這種復合使能特性，僅需4片74HC138芯片和1個反相器，即可輕松實現并行擴展，組合成為一個1-32（5線到32線）譯碼器。任選一個低有效使能輸入端作為數據輸入，而把其余的使能輸入端作為選通端，則74HC138亦可充當一個8輸出多路分配器，未使用的使能輸入端必須保持綁定在各自合適的高有效或低有效狀態。

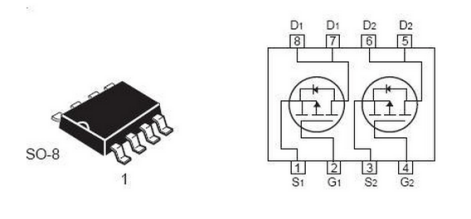

3、行開關管、行驅動管、行功率管（4953）：

其內部是兩個CMOS管，1、3腳為VCC，2、4腳為控制腳，2腳控制7、8腳的輸出，4腳控制5、6腳的輸出，

只有當2、4腳為“0”時，7、8、5、6才會輸出，否則輸出為高阻狀態。

 4、收發器\緩沖器\驅動器：

74HC245：

總線收發器（bus transceiver），典型的CMOS型三態緩沖門電路。由于單片機或CPU的數據/地址/控制總線端口都有一定的負載能力，如果負載超過其負載能力，一般應加驅動器。

引腳定義：

第1腳DIR，為輸入輸出端口轉換用，DIR=“1”高電平時信號由“A”端輸入“B”端輸出，DIR=“0”低電平時信號由“B”端輸入“A”端輸出。

第2~9腳“A”信號輸入輸出端，A0=B0，A7=B7，A0與B0是一組，如果DIR=“1”OE=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”OE=“0”則B1輸入A1輸出，其它類同。

第11~18腳“B”信號輸入輸出端，功能與“A”端一樣，不再描述。

第19腳OE，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用。

第10腳GND，電源地。

第20腳VCC，電源正極。

5、RT681：

RT681是針對LED顯示屏高刷新需求設計的單一電路控制芯片，提供高刷新消殘影、LED短路串亮處理、換行掃描漏電處理、LED燈逆向偏壓保護，內部整合3對8譯碼（1組74HC138芯片）、8組NMOS開關消影外圍電路。
